催化剂的球磨制备技术及应用研究

催化剂作为一类能改变化学反应速率，且自身在反应前后质量与化学性质保持稳定的特殊物质，在化学工业、制药、环境保护等多个关键领域中占据核心地位。在石油精炼过程中，催化剂广泛应用于裂化、加氢脱硫、重整等关键工艺，助力生产更高品质的燃料及化工原料；在合成氨、甲醇等基础化学品生产中，铁基催化剂与铜基催化剂分别针对性地促进气态反应高效进行；环境保护领域，汽车尾气催化转化器中的贵金属催化剂可将有害气体转化为无害物质，有效降低环境污染；生物制药领域，酶作为天然生物催化剂，凭借其高效性与特异性，在生物化学反应催化、药物前体合成、活性成分制备及药物修饰等方面发挥着不可替代的作用，尤其适用于复杂药物分子的合成。

实验室常见催化剂制备方法

实验室制备催化剂的技术路径多样，具体方法的选择需综合考虑目标催化剂的类型、核心性质及实际应用场景。

沉淀法：作为无机催化剂制备的经典方法，通过混合两种或多种可溶性盐类溶液，促使其生成难溶性沉淀，经洗涤、干燥、煅烧等后续处理，最终制得催化剂成品，适用于多种金属氧化物与硫化物催化剂的制备。

浸渍法：将催化剂载体浸入含催化剂前驱体的溶液中，使前驱体均匀负载于载体表面及孔道内，经干燥、煅烧后形成催化剂，常用于贵金属催化剂与多组分催化剂的制备。

溶胶 - 凝胶法：利用金属有机前驱体的水解与缩合反应形成均匀溶胶，再通过干燥、热处理转化为凝胶，最终获得具有特定孔结构的催化剂。

热分解法：通过将含催化剂前驱体的化合物加热至特定温度，使其发生分解反应，从而得到目标催化剂，广泛应用于纳米催化剂及部分金属催化剂的制备。

机械合成法：借助高能球磨或研磨等机械力，实现不同原料的混合与粉碎，形成均匀混合物后，经后续热处理制得固体催化剂。

球磨仪在机械合成催化剂中的核心作用

在机械合成法制备催化剂的过程中，球磨仪发挥着不可或缺的关键作用。该方法的核心原理是依靠摩擦、撞击、剪切力等机械能，推动固体粉末材料的混合、研磨及化学反应进行，而球磨仪正是机械能输入的核心设备。其具体作用体现在以下方面：

优化物料特性：通过球磨罐的旋转与振动，带动研磨介质（如球磨球）与待合成材料发生剧烈撞击和摩擦，显著减小粉末颗粒尺寸，大幅增加颗粒比表面积，为提升催化剂活性与可用性奠定基础；

调控微观结构：通过精准调节球磨时间、转速、温度等工艺参数，可有效控制材料的晶体结构及相转变过程，实现对催化剂微观结构的定向调控；

促进反应进行：球磨过程中产生的高能撞击与局部高温环境，能够打破原料反应壁垒，促进固态反应发生，推动原料转化形成新的化合物；

赋予特殊性能：通过优化球磨工艺条件，可制备出具有纳米尺寸、高比表面积及独特物理化学性质的催化剂，为其在特定场景下的高效应用提供保障。

简言之，球磨仪不仅能实现催化剂原料的高效混合与粒度细化，还可通过物理作用与化学途径协同改变材料的结构与性能，最终助力获得催化性能优异的催化剂产品。

应用实例 —— 加氢催化剂的球磨制备与性能表征

1. 催化剂制备工艺

研究人员按定量比例称取 Al (NO₃)₃・9H₂O、(NH₄)₆Mo₇O₂₄・4H₂O、Ni (NO₃)₂・9H₂O 及 (NH₄)₂CO₃，将其置于球磨罐中进行球磨处理 1h，随后干燥 12h，再于 500℃条件下焙烧 3h，制得 NiMo/Al₂O₃催化剂，记为 NixMoy-z（其中 x、y 分别代表 Ni、Mo 在催化剂中的质量含量，z 为 Ni/(Ni+Mo) 的物质的量之比）。

之后，按照 S/Mo 物质的量之比为 3.0 和 4.5 的比例，称取相应量的硫代硫酸铵（ATS），采用等体积浸渍法将其负载于 NiMo/Al₂O₃载体上，在室温下老化 12h 后，于 90℃条件下干燥 3h，最终获得硫化态 NiMo 催化剂。

2. 催化剂表征与分析结果

（1）XRD 结构表征

采用 XRD 技术对 NiMo 催化剂进行结构表征，结果显示：在 37.5°、45.8° 及 66.8° 处出现了 Al₂O₃的特征衍射峰；当 Ni/(Ni+Mo) 物质的量之比≤0.33 时，未检测到 Ni 物种的衍射峰，表明该条件下 Ni 物种分散性良好；随着 Ni/(Ni+Mo) 比例进一步提高，在 18.6° 处出现了新的衍射峰。

此外，当固定 Ni/(Ni+Mo) 物质的量之比为 0.33，将 Mo 和 Ni 的质量含量分别提升至 20% 和 6% 时，仍未观察到明显的 Ni、Mo 物种衍射峰。研究推测，这一现象源于机械球磨过程中强烈的机械碰撞与剪切作用，促使各活性组分在载体表面实现均匀分散。

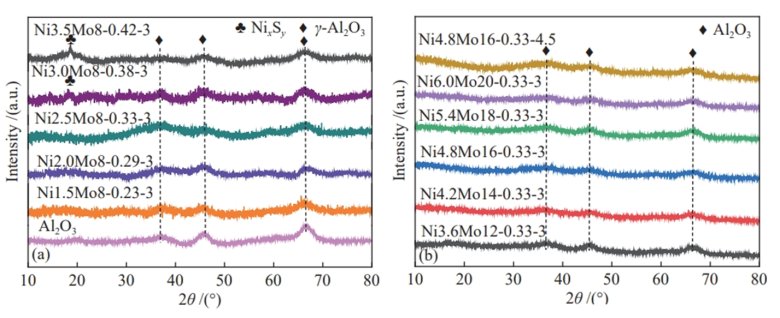

                                                                                                                                                 不同催化剂的XRD图谱

（2）氮气吸附 - 脱附分析

催化剂的氮气吸附 - 脱附等温曲线表明，所制备的 NiMo 催化剂为典型的介孔材料，其孔径分布范围为 2−10nm，平均孔径为 3−5nm。

进一步分析显示，当 Ni/(Ni+Mo) 物质的量之比由 0.23 增至 0.42 时，催化剂的比表面积与孔体积呈现先增加后降低的变化趋势，在比例为 0.33 时达到最大值；当恒定 Ni/(Ni+Mo) 物质的量之比为 0.33 时，随着 Ni 和 Mo 含量的增加，催化剂的相关孔结构参数呈现特定变化规律。

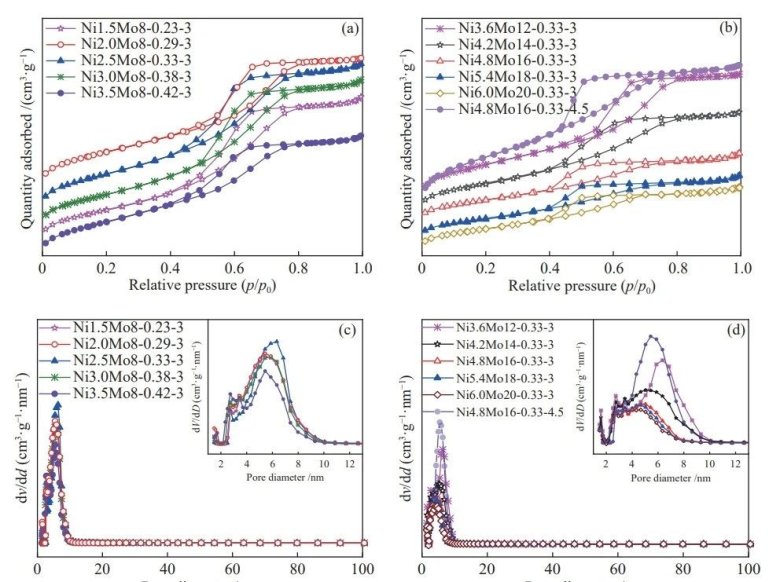

                                                                                                                                 催化剂的N2吸附-脱附等温曲线和孔径分布图
